Blender绳索制作几何节点库 Djh Strands: A Geonodes Library

Djh Strands：一个几何节点库

在三维建模和场景设计中，添加绳索、链条、电线或其他细长且柔性的物体是常见的需求。然而，手工建模这些对象不仅耗时，而且在后期编辑时往往缺乏灵活性。针对这一问题，Djh Strands 应运而生——这是一个基于几何节点（GeoNode）的资产库，提供了一套模块化的修改器，帮助用户高效地创建和编辑这些柔性物体。本文将详细介绍 Strands 的功能、分类及其在场景设计中的优势。

Djh_Strands_-_A_Geonodes_Library_v5

1. Strands 的核心概念

在深入探讨 Strands 的功能之前，首先需要明确几个关键术语：

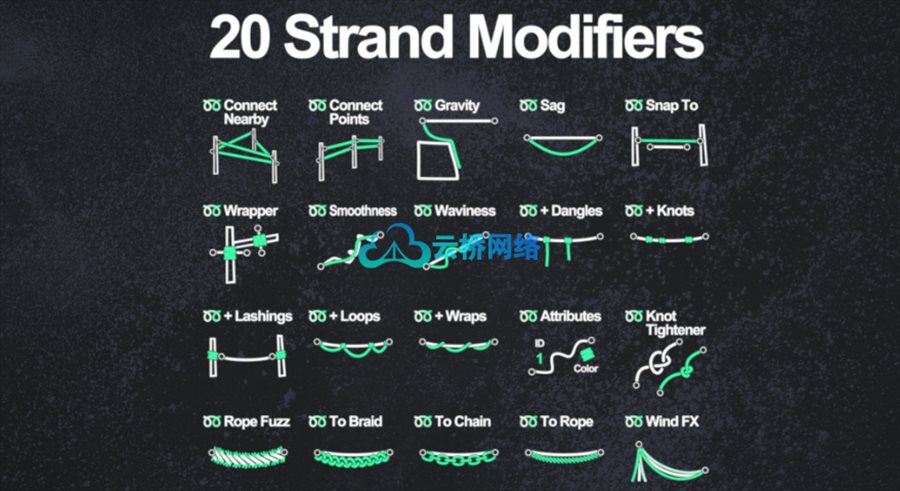

• Strand Modifier（Strand 修改器）：Strands 库中包含的 20 种修改器之一，用于创建或编辑曲线和网格。
• Strands Object（Strands 对象）：Blender 场景中使用一个或多个 Strand 修改器的网格或曲线对象。
• Strand（Strand 曲线）：Strands 对象中的一条样条线，通过标签（Tag）进行标识。一个 Strands 对象可以包含多条 Strand 曲线。

这些术语为理解 Strands 的工作流程奠定了基础。

2. Strands 修改器的分类

Strands 的修改器可以分为四大类，每一类都有其独特的功能和应用场景。

2.1 放置工具（Placers）

放置工具用于从输入数据生成曲线形状。例如：

• Connect Points：用于创建电力线或围栏等物体。
• Gravity：模拟曲线在重力作用下的自然下垂。
• Knot Tightener：用于建模自定义的绳结。

默认情况下，这些工具生成的曲线被标记为“Primary Strand”（主 Strand），但用户可以根据需要自定义标签。标签功能非常强大，允许一个 Strands 对象包含任意数量的 Strand 曲线。

2.2 过滤器（Filters）

过滤器用于对现有曲线进行编辑，添加或调整效果。例如：

• Sag：为曲线添加下垂效果。
• Waviness 和 Smoothness：分别用于增加或减少曲线的细节。

这些工具使得曲线的形状更加自然和多样化。

2.3 附加工具（Appenders）

附加工具用于在主 Strand 上添加额外的 Strand 曲线。例如：

• Add Wrap：将第二条 Strand 曲线环绕在主 Strand 上。

默认情况下，这些工具生成的曲线被标记为“Secondary Strands”（次 Strand），但同样支持自定义标签。

2.4 网格化工具（Meshers）

网格化工具将 Strand 曲线转换为可渲染的网格。例如：

• To Chain：将曲线转换为链条。
• To Rope：将曲线转换为绳索。

用户可以为一个 Strands 对象添加多个网格化工具。例如，可以先将主 Strand 转换为链条，再将次 Strand 转换为绳索。

3. Strands 的其他功能

除了修改器，Strands 还提供了以下附加功能：

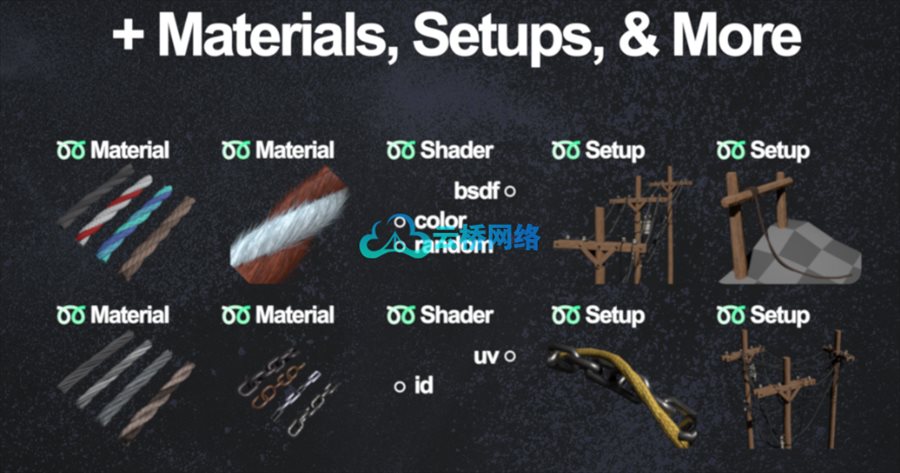

3.1 属性与材质

所有生成 Strand 曲线的修改器都会自动分配顶点颜色和“Shader ID”值。用户也可以使用 Attributes 修改器单独分配这些属性，或将其应用于自定义曲线。这些属性可以与库中提供的绳索材质结合使用，或集成到用户自己的着色器中。

3.2 预设与资源

Strands 库包含以下资源：

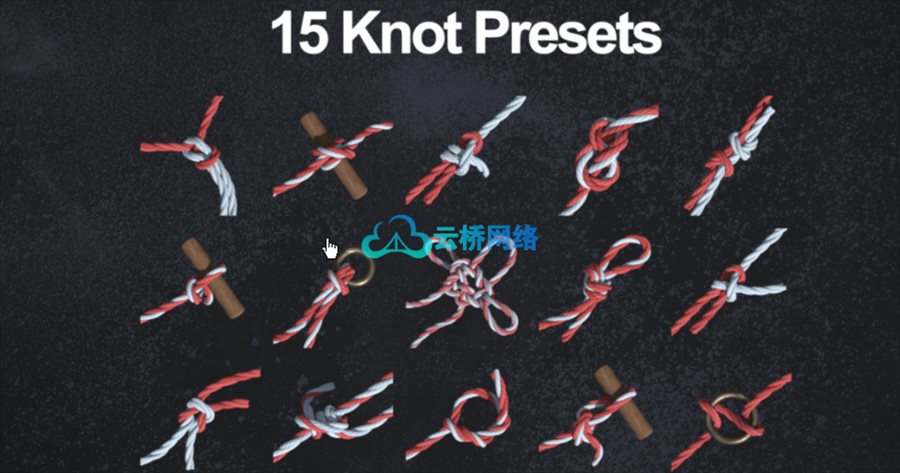

• 15 种绳结模型：这些模型是简单的曲线，通过 Knot Tightener 修改器成型，并使用 To Rope 修改器网格化。
• 16 种 Strand 预设：这些预设是使用 To Rope 或其他类似修改器的简单曲线，具有不同的配置和属性设置。用户可以通过拖拽预设对象到场景中的曲线上，并复制修改器来快速应用预设。

3.3 模拟与动画

需要注意的是，虽然部分修改器使用模拟来生成效果，但其模拟质量并不高。用户可以通过动画化模拟效果来增加动态感，但可能会伴随一些抖动。除了 Wind Effect 修改器外，其他工具主要设计用于建模而非动画制作。

4. Strands 的优势

Strands 的核心优势在于其非破坏性工作流程和高效性：

• 非破坏性编辑：用户可以随时调整 Strand 曲线的位置或形状，而无需担心丢失之前的建模成果。
• 模块化设计：通过堆叠修改器，用户可以快速构建复杂的柔性物体，如绳索、链条或电线。
• 灵活性：标签系统和属性分配使得 Strands 可以适应各种场景需求。

Djh Strands 是一个功能强大且灵活的几何节点库，特别适合需要频繁添加和编辑柔性物体的三维艺术家。通过其模块化的修改器和非破坏性工作流程，Strands 显著提升了建模效率，同时保持了高度的可编辑性。无论是用于静态场景还是动态模拟，Strands 都能为用户提供强大的支持。

对于任何希望在 Blender 中高效创建绳索、链条或其他柔性物体的用户来说，Strands 都是一个值得尝试的工具。
